植込みボルトめねじ部検査
| 紹 介 | ||||
|
蒸気タービン車室や主要弁の植込みボルトは、ケーシングにめねじが加工され、そこにボルトが植込まれています。長期間運転すると締付け力に加えて高温・高圧環境の影響により、めねじ部が劣化・損傷します。 しかし、めねじ部の健全性を評価する有効な非破壊評価手法が従来はなく、ボルトを引き抜かなければ、健全性評価を実施することが出来ませんでした。 (株)ＰＥＴと非破壊検査(株)では、超音波探傷技術のフェーズドアレイ超音波法を活用した、めねじ部の健全性評価方法を開発しました。 専用治具を使用することで植込みボルトを引き抜くことなく、めねじ部の健全性を定性的、定量的に評価することが出来ます。 |

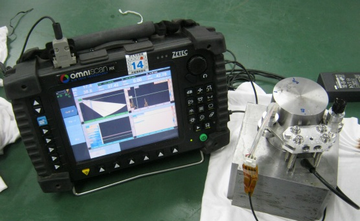

 フェーズドアレイ探傷装置(左)と専用治具(右)  めねじ部の健全画像  めねじ部の損傷画像 |
|||
| 適 用 方 法 | ||||
|

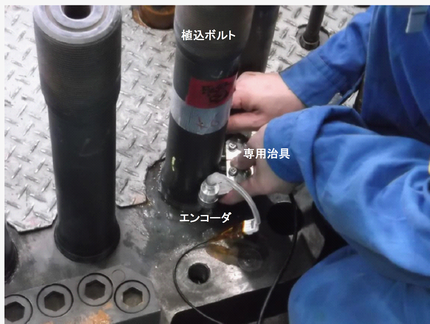

フェーズドアレイ探触子を専用治具に取り付け、ボルト周囲の走査でケーシング側めねじ部の周方向データを取り込みます。 また、得られた画像はデジタル化され蓄積されます。 画像による定性的、エコー高さによる定量的な管理ができます。 |
||||
 |
||||
| 利 点 | ||||
|
・植込みボルトを引き抜くことなく、低コストでの検査が可能。 ・専用治具により、安定した画像を採取。 ・デジタルデータの蓄積による、経年監視。 ・エンコーダによる、データの正確な再現性。 |
||||
| 損傷のメカニズム | ||||
|
||||
| 特 許 出 願 | ||||
| 【ねじ部の欠損評価方法】 中国電力(株) 非破壊検査(株) (株)PET ３社共同登録済 | ||||
| お問い合わせ | ||||
| (株)PETエンジニアリンググループ直通 0836-44-3081 | ||||
